监控拼接屏怎么设置分屏显示的？

在安防监控领域中，对于拼接屏的应用十分广泛，由于监控中心的视频监控画面较多，一般都会有数十路或数百路信号需要同时在拼接屏上显示。我们知道，如果一块拼接屏只显示一路监控画面，这如此多的数量是基本做不到的，那么就要在一块拼接屏上显示多路监控画面，这就涉及到分屏显示。

目前，比较常见的分屏显示有：4分屏、9分屏、16分屏这三种，再往上36或64分屏则很少客户使用，只有通过分屏显示，才能让数量较多的监控画面做到全部同时显示出来。那么，监控拼接屏怎么设置分屏显示的？

首先，一般需要使用到解码器，通过解码器来实现视频监控信号的分配与显示，对于不同的厂家解码器的功能也不同，当然实现的结果是一样的，就是解码上屏，此外还需要配合软件才能够正常使用。

例如，前端有一百个视频监控画面需要传输到后端的监控中心，并让所有的监控画面同步显示出来，这时我们要先设计一个解决方案再来决定硬件的选择，具体如下：

可以先根据观看距离的远近、安装位置的大小、整体项目预算来计算出使用多少块监控拼接屏，比如观看距离只有3米左右，这时分屏显示时图像就不能太小，太小会导致看不清楚，我们用比较常用的9分屏的方式来设计，大概需要12块监控拼接屏，可以采用三行四列分布，再根据预算决定用哪种尺寸、哪种拼缝规格，目前很多客户采用京东方或LG拼接屏，55寸3.5mm拼缝的用得比较多。

然后，根据监控拼接屏的数量可以确定用一台12路的解码器就可以满足要求，一半2K信号的即可。前端的视频监控信号通过网络或者光纤传输到后端控制中心，通过硬盘录像机进行存储，并把另一端连接到解码器，解码器的输出连接到监控拼接屏的输入端，这样就形成了一个基本的监控显示系统。

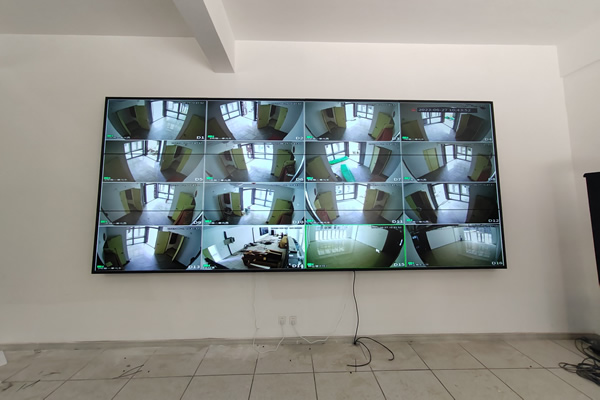

我们通过控制电脑安装解码器的软件，可以控制监控拼接屏上的显示方式，比如让哪一路视频监控信号在哪一块拼接屏上显示，哪几路视频监控信号在哪一块屏上显示，一半都会采用4分割、9分割、16分割这三种。如果分割太多，单画面显示就会过小，远点的距离就会看不清画面，所以不建议使用16分割以上的分屏。

在一些应急指挥中心场合，我们还希望某些监控视频可以跨屏显示，或者画中画、画面叠加显示，这时解码器是无法实现的，那么就需要增加外置图像处理设备。
