COB小间距LED显示屏能否取得液晶拼接屏吗

近年来，COB封装技术的推出受到业界的高度关注，这是在传统SMD工艺上得到了巨大的突破，无论是在显示效果方面还是产品性能上，都得到了很大的提升，已然接近了液晶显示技术。

COB封装技术有正装COB工艺与倒装COB工艺。正装COB的发光角度与打线距离，从技术路线上就局限了产品的性能发展。倒装COB作为正装COB的升级产品，在正装COB超小点间距、高可靠性、面光源发光基础上进一步提升可靠性，简化生产工序、显示效果更佳、近屏体验完美、可实现真正意义上的芯片级间距，得到了众多用户的高度评价。

COB小间距LED主要有两个应用方向，一是小尺寸显示，应用于裸眼3D、VR等市场;另一个是大尺寸显示，应用场景包括高端商业显示、家庭影院、办公会议、展览展示等。

目前，小间距LED显示屏向超小间距显示发展是必然趋势，而维康国际提出的COB共阴倒装工艺是实现高密度超小间距显示的主要路径。目前，倒装方案可实现P0.6超小点间距，不过应用比较广泛的有P1.53、P1.25、P0.9这三种规格，这也是技术比较成熟的三种型号。 从技术迭代上看，SMD技术迭代是从单灯向正装N合1、倒装N合1发展，COB技术迭代是从正装COB，到倒装 COB。在这一过程中，维康国际提出的COB共阴倒装工艺是实现超小点间距显示的主要路径。

COB共阴倒装工艺优势有：

1、间距更小

可以做到P0.6mm超小间距显示，已然达到了55寸液晶拼接屏的0.63mm像素间距的高清显示标准，而且COB小间距LED显示屏的拼接没有拼缝的影响，具有更好的大屏幕画面一体化显示效果。

2、尺寸更大

2K/4k/8K分辨率无限尺寸自由拼接，可以实现超大尺寸至几十平米至几百平米的高清显示大屏。

3、应用更广

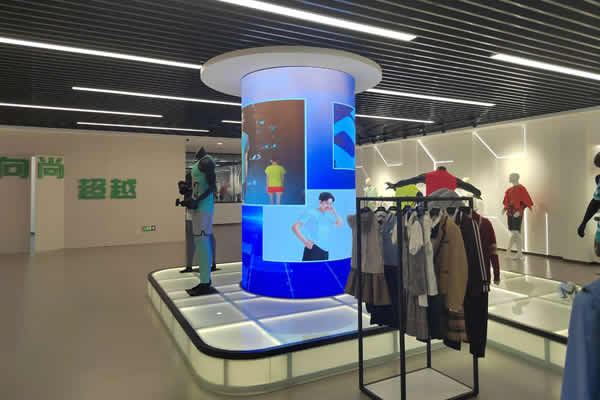

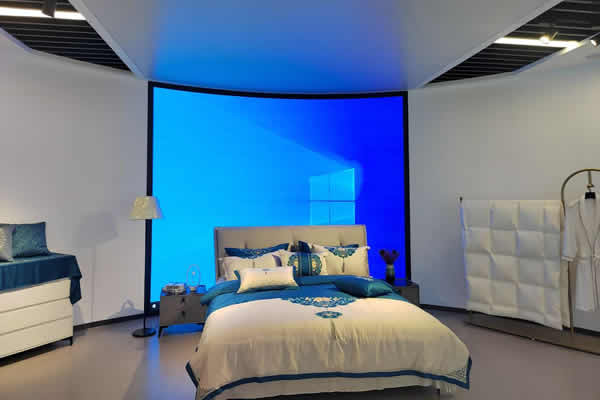

主要应用在各类指挥中心、大数据平台、直播间、办公会议、舞台、商业广场、家庭影院等。未来，随着5G、物联网和人工智能等新一代技术的进步以及国家信息化建设和城市信息化改造步伐的加快，将推动商用显示市场空间不断发展，COB小间距LED显示屏在教育、零售、交通、金融、医疗、文娱传媒以及安防领域等领域，市场前景十分光明。

COB小间距LED显示屏能否取得液晶拼接屏吗？

虽然COB小间距LED显示屏可做到超小间距显示，如P0.6mm点间距虽然与55寸液晶拼接屏的像素间距不相上下，而且在拼接后没有拼缝的影响。但是，COB小间距LED显示屏在价格方面没有优势，在同等显示面积下，其价格要比液晶拼接屏高数倍以上，这让很多客户退却。当然，也有一些客户的预算充足，想要更清晰的及更好的一体化显示效果，那自然是选择COB小间距LED显示屏更好。

所以说，目前液晶拼接屏的市场还是很大的，但是在未来随着COB封装技术的成熟，其生产成本及市场价格的持续下降，在液晶拼接屏技术没有得到巨大的突破情况下，那么液晶拼接屏市场将受到很大的影响。
